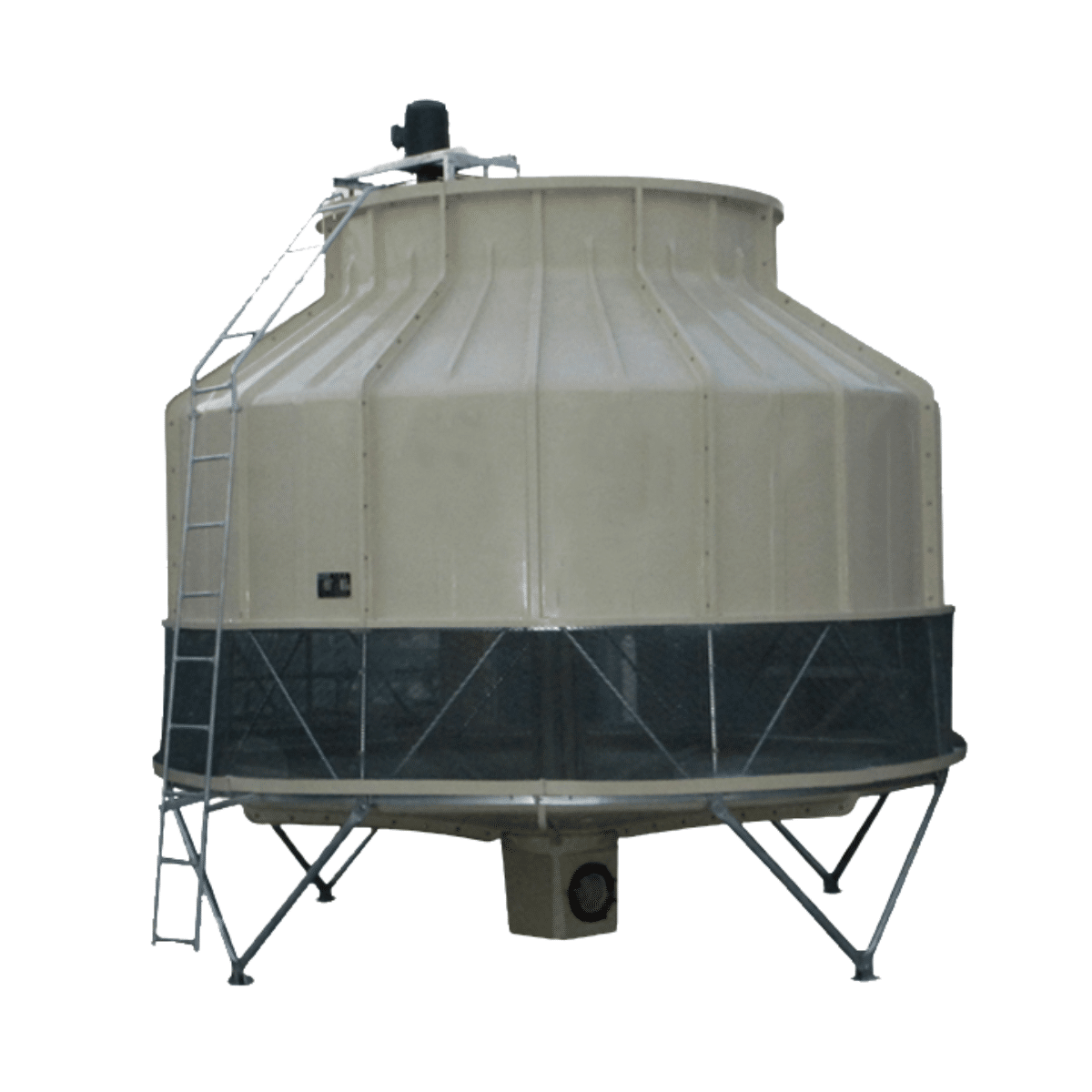

Torre de Enfriamiento: Torre Redonda a Contra Flujo
table.avsys-tabla {
width: 100%;
border-collapse: collapse;
font-family: Arial, sans-serif;
font-size: 14px;
margin-bottom: 20px;
}
table.avsys-tabla th {
background-color: #0073aa;
color: white;
padding: 8px;
text-align: center;
font-weight: bold;
}
table.avsys-tabla td {
border: 1px solid #ccc;
padding: 6px 10px;
width: 50%;
vertical-align: top;
}
| DISEÑO Y PARÁMETROS |
| Modelo |
TEA 300 |
| Agua Caliente Entrando |
37°C |
| Agua Fría Saliendo |
32°C |
| Bulbo Seco |
31.5°C |
| Bulbo Húmedo |
28°C |
| Capacidad de Enfriamiento |
1,506,200 kcal/hr |
| Flujo de Agua |
300 m³/hr |
| Nivel de Ruido a 16m |
61 dB |
| DETALLES DE LA ESTRUCTURA |
| Máximo diámetro de la torre |
4900 mm |
| Altura de la torre |
4435 mm |
| Peso Neto |
2235 kg |
| Peso en Operación |
3990 kg |
| Tubería de Entrada |
200 mm |
| Tubería de Salida |
200 mm |
| Tubería de Rebosadero |
80 mm |
| Tubería de Drenaje |
50 mm |
| Entrada de Alimentación |
25 mm |
| Pérdida por Evaporación |
≤0.83% |
| Pérdida por Brisa |
≤0.02% |
| MATERIAL DE FABRICACIÓN |
| Base |
Fibra de Vidrio FRP |
| Carcasa |
Fibra de Vidrio FRP |
| Hardware |
Acero Galvanizado |
| Cabezal Rociador |
ABS |
| Soporte de Carcasa |
PVC |
| Ventilador |
ABS |
| Tubería de Distribución |
PVC |
| Relleno |
PVC |
| Red de Entrada de Aire |
PVC |
| Soporte de Relleno |
Acero Galvanizado |
| Tornillería |
Acero Galvanizado |
| VENTILADOR |
| Tipo |
Flujo Axial |
| Diámetro del Ventilador |
3000 mm |
| Número de Ventiladores |
4 |
| Flujo de Aire |
171,000 m³/h |
| Velocidad del Ventilador |
220 RPM |
| MOTOR |
| Tipo de Motor |
IP55, A Prueba de Agua |
| Tipo de Transmisión |
Caja de Engranes |
| Potencia del Motor |
11 kW |
| Alimentación Eléctrica |
220/440V 60Hz 3P |
